詳細說明
產品介紹

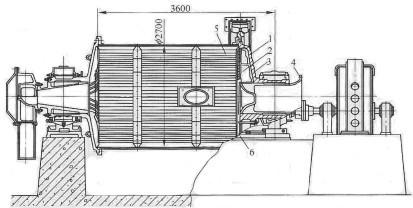

格子型球磨機主要是由進料器、出料器、端蓋、法蘭盤、筒體、中心襯板(格子板)、大齒輪、傳動總成(減速機、小齒輪、聯軸器、電機)等部件組成。格子型球磨機的格子板,一般使用高錳鋼耐磨料制作,耐磨性好,但成本較高。格子型球磨機結構如下圖:
作業原理如下圖所示:


格子型球磨機與溢流型球磨機不 同的地方,是在出料端多一個格子板(也叫隔倉板)。在格子板上有許多排料小孔。在出料端蓋上有許多放射狀的棱條,將格子板與端蓋之間的空間分成諾干個通向 出料口的扇形室。在室內裝有保護襯板。當球磨機旋轉時,各扇形室就像提升斗一樣,將從格子板孔流過的礦漿,提升到高于出料口的水平。這樣礦漿就經出料口流 到磨礦機外邊。由于這種提升作用,就縮短了礦漿在球磨機中停留的時間,所以又把格子型球磨機稱為強迫排料式球磨機。
性能特點
運轉平穩,工作可靠等特點工作原理

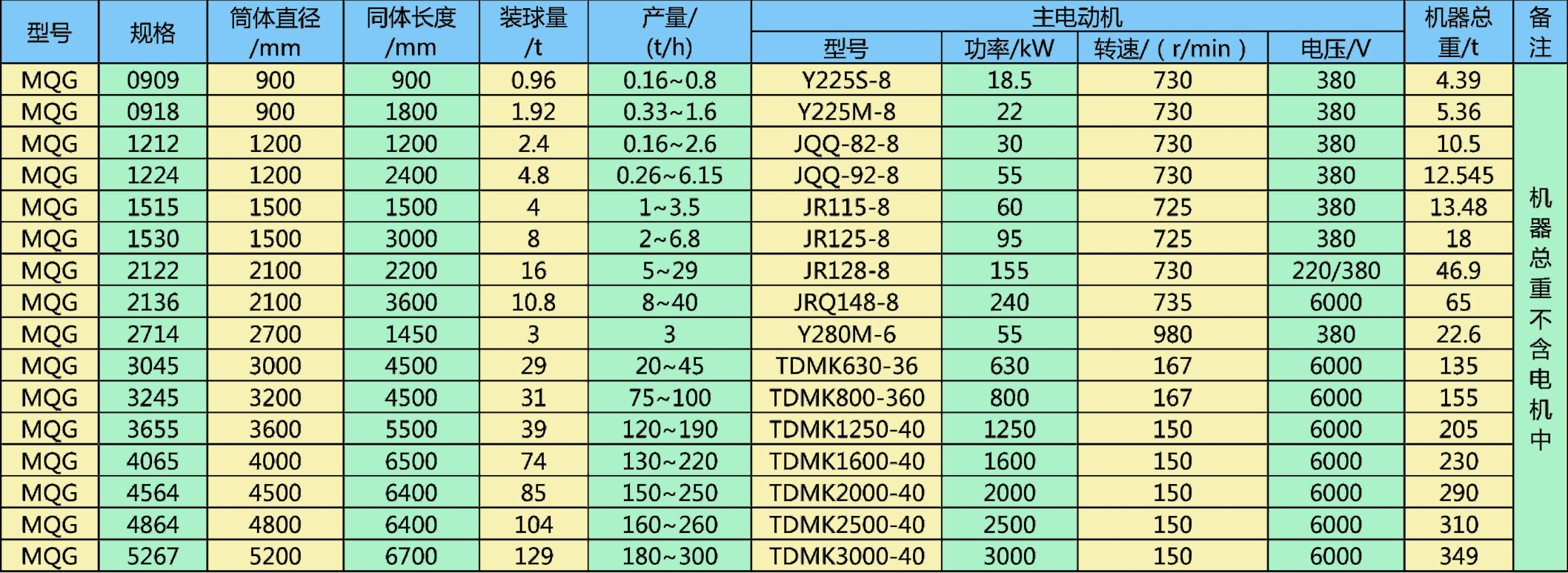

該球磨機為臥式筒形旋轉裝置,外沿齒輪傳動,兩倉,格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入球磨機第一倉,該倉內有階梯襯板或波紋襯板,內裝不同規格鋼球,筒體轉動產生離心力將鋼球帶到一定高度后落下,對物料產生重擊和研磨作用。物料在球磨機第一倉達到粗磨后,經單層隔倉板進入第二倉,該倉內鑲有平襯板,內有球磨機鋼球,將物料進一步研磨。粉狀物通過球磨機卸料箅板排出,完成粉磨作業。技術參數
